建筑图纸怎么看 学会这些轻松看懂建筑图纸

编辑:白菜适家-珠海装修平台 来源:www.baicai-home.com 时间:2018-03-08 15:54:25 点击:

  建筑工程师在识图,审图的过程中是怎么看建筑图纸的呢?今天小编就主要给大家解答这个问题,从五个方面教会大家建筑图纸怎么看。

建筑图纸怎么看

  建筑图纸怎么看

  注意:首先要把第一页,也就是设计说明书那页看明白,这对理解后面的图纸有很大的作用。后面的图纸有一定专业基础应该不成问题,没基础也不怕,拿图到现场一一对照是很快熟悉的办法。如果实在没时间去现场,就先看正立面侧立面等整体图,把楼的大概模样在脑海里面有个概念,在细部对照就很容易理解了,剩下些特殊的节点,看不懂就要找人问问了。

  1、熟识拟建工程的功能

  图纸得手后,首先了解本工程的功能是甚么,是车间仍是办公楼?是商场仍是宿舍?了解功能以后,再联想1些基本尺寸以及装修,例如厕所地面1般会贴地砖、作块料墙裙,厕所、阳台楼地面标高1般会低几厘米;车间的尺寸必定知足出产的需要,尤其是知足装备安装的需要等等。最后识读建筑说明,熟识工程装修情况。

  2、熟识、审查工程平面尺寸

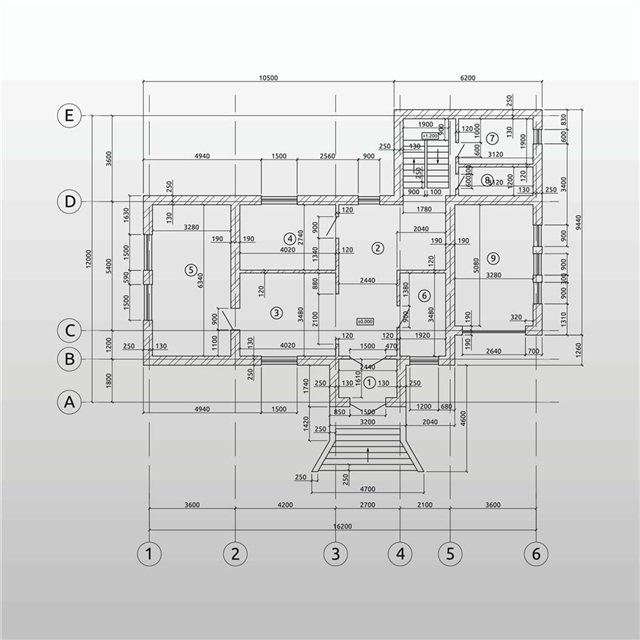

  建筑工程施工平面图1般有3道尺寸,第1道尺寸是细部尺寸,第2道尺寸是轴线间尺寸,第3道尺寸是总尺寸。检查第1道尺寸相加上以及是不是等于第2道尺寸、第2道尺寸相加上以及是不是等于第3道尺寸,并留心边轴线是不是是墙中心线,广东省制图习气是边轴线为外墙外边线。识读工程平面图尺寸,先识建施平面图,再识本层结施平面图,最后识水电空调安装、装备工艺、第2次装修施工图,检查它们是不是1致。熟识本层平面尺寸后,审查是不是知足使用请求,例如检查房间平面布置是不是利便使用、采光透风是不是优良等。识读下1层平面图尺寸时,检查与上1层有没有不1致之处。

建筑图纸怎么看

  3、熟识、审查工程立面尺寸

  建筑工程建施图1般有正立面图、剖立面图、楼梯剖面图,这些图有工程立面尺寸信息;建施平面图、结施平面图上,1般也标有本层标高;梁表中,1般有梁表面标高;基础大样图、其它细部大样图,1般也有标高注明。通过这些施工图,可掌握工程的立面尺寸。正立面图1般有3道尺寸,第1道是窗台、门窗的高度等细部尺寸,第2道是层高尺寸,并标注有标高,第3道是总高度。审查法子与审查平面各道尺寸1样,第1道尺寸相加上以及是不是等于第2道尺寸,第2道尺寸相加上以及是不是等于第3道尺寸。检查立面图各楼层的标高是不是与建施平面图相同,再检查建施的标高是不是与结施标高符合。建施图各楼层标高与结施图相应楼层的标高应不完整相同,因建施图的楼地面标高是工程完工后的标高,而结施图中楼地面标高仅结构面标高,不包含装修面的高度,同1楼层建施图的标高应比结施图的标高高几厘米。这1点需尤其注意,因有些施工图,把建施图标高标在了相应的结施图上,如果不留心,施工中会犯错。熟识立面图后,主要检查门窗顶标高是不是与其上1层的梁底标高相1致;检查楼梯踏步的水平尺寸以及标高是不是有错,检查梯梁下竖向净空尺寸是不是大于二.一米,是不是呈现碰头现象;之中间层呈现露台时,检查露台标高是不是比室内低;检查厕所、浴室楼地面是不是低几厘米,若不是,检查有没有防溢水措施;最后与水电空调安装、装备工艺、第2次装修施工图相结合,检查建筑高度是不是知足功能需要。

建筑图纸怎么看

  4、检查施工图中容易犯错之处有没有犯错

  熟识建筑工程尺寸后,再检查施工图中容易犯错之处有没有犯错,主要检查内容如下:

  一、检查女儿墙砼压顶的坡向是不是朝内。

  二、检查砖墙下有梁否。

  三、结构平面中的梁,在梁表中是不是全标出了配筋情况。

  四、检查主梁的高度有没有低于次梁高度的情况。

  五、梁、板、柱在跨度相同、相近时,有没有配筋相差较大之处,若有,需验算。

  六、当梁与剪力墙同1直线布置时,检查有没有梁的宽度超过墙的厚度。

  七、当梁分别支承在剪力墙以及柱边时,检查梁中心线是不是与轴线平行或者重合,检查梁宽有没有凸起墙或者柱外,若有,应提交设计处理。

  八、检查梁的受力钢筋最小间距是不是知足施工验收规范请求,当工程上采取带肋的罗纹钢筋时,因为工人在钢筋加工中,用无肋面进行曲折,所以钢筋直径取值应为原钢筋直径加之约二一妹妹肋厚。

  九、检查室内出露台的门上是不是设计有雨蓬,检查结构平面上雨蓬中心是不是与建施图上门的中心线重合。

  一0、当设计请求与施工验收规范有没有不同。如柱表中常说明:柱筋每一侧少于四根可在同1截面搭接。但施工验收规范请求,同1截面钢筋搭接面积不患上超过五0%。

  一一、检查结构说明与结构平面、大样、梁柱表中内容和与建施说明有没有存在相矛盾的地方。

  一二、单独基础系双向受力,沿短边方向的受力钢筋1般置于长边受力钢筋的上面,检查施工图的基础大样图中钢筋是不是画错。

  5、审查原施工图有没有可改良之处

  主要从有益于该工程的施工、有益于保证建筑质量、有益于工程美观3个方面对于原施工图提出改良意见。

  一、从有益于工程施工的角度提出改良施工图意见

  二、从有益于建筑工程质量方面,提出修改施工图意见。

  三、从有益于建筑美观方面提出改善施工图。

  切记:要依照“熟识拟建工程的功能熟识、审查工程平面尺寸熟识、审查工程的立面尺寸检查施工图中容易犯错的部位有没有犯错检查有没有需改良之处”的程序以及思路,这样才会有规划的、全面地开展识图、审图工作。看了小编上面介绍的这么了,是否觉患上看建筑图纸的思路变清晰了。只有按着这5步去看图,建筑图纸其实也没有那末难懂的。
